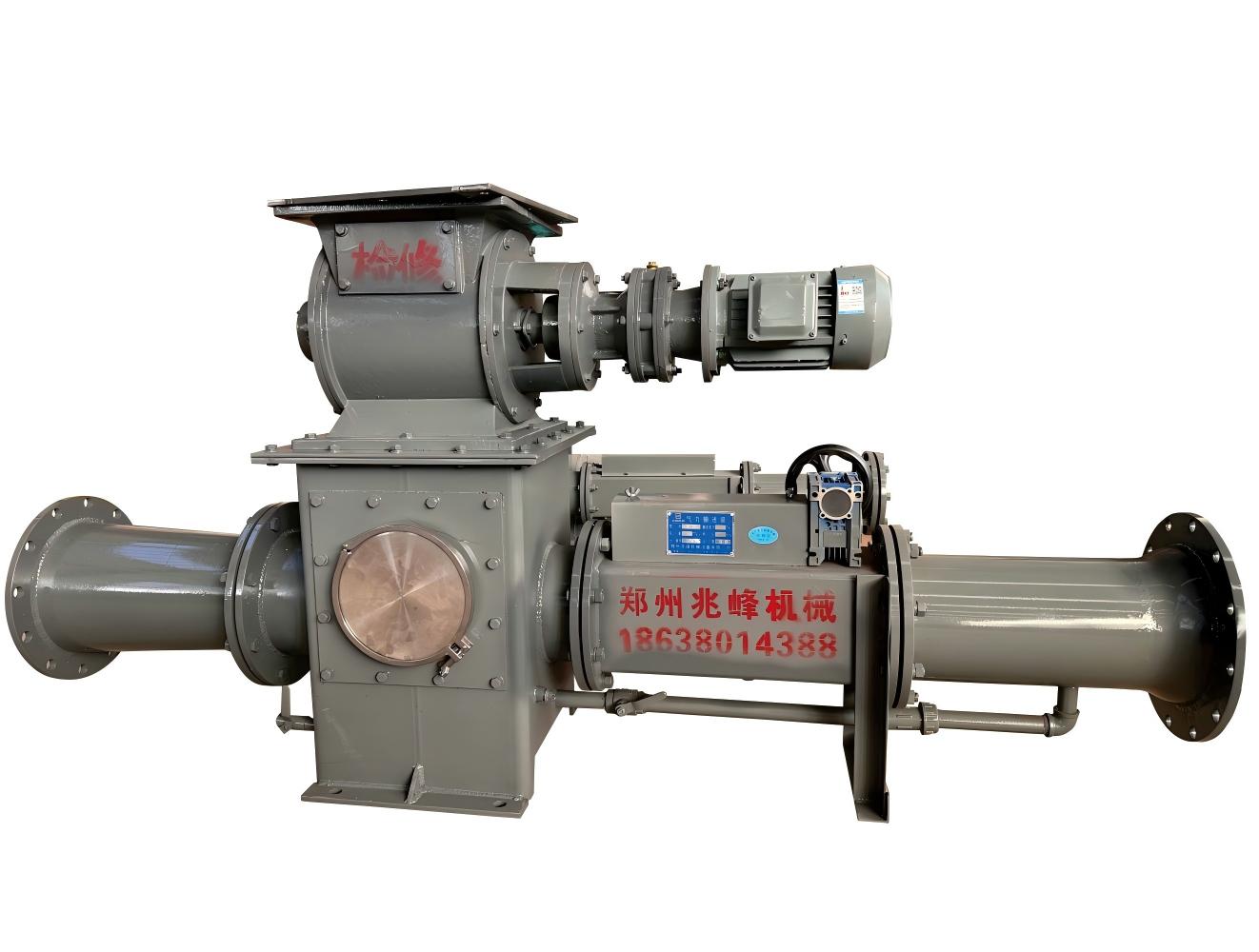

低压节能气力输送泵

产品介绍

节能气力输送泵是我公司同有关科研部门共同合作研制，采用设计方案的低压、稀相气力提升输送设备。该 泵与单仓泵、斗式提升机等设备相比具有体积小、风压低、磨损小、易损件少、维修费用低、密封性好、无扬尘、操 作简单等特点。气力喷射输送泵的结构原理：气力喷射输送泵由进气部分、扩散混合室、出料部分组成。进气部分 由进气调节、活动风管、调整机构、喷嘴等组成。扩散混合室由泵体、气化装置、上部落灰斗组成，出料部分由扩压 器(渐缩管、渐扩管)出灰短节组成。气力喷射输送泵的工作原理是由气源来的低压空气，经调节阀(或减压阀)蝶 式止回阀、活动风管、喷嘴进入泵体扩散室内，当粉状或颗粒状物料由落料斗落下进入喷嘴与扩压器之间的高速 气流区时，即被吹散，加之底部气化装置的气化作用，使物料气化而成悬浮状态，此后即被高速气流送入扩压器 的渐缩管内，流经喉部扩散管，进入输送管路，送所要求的卸料点(例如：库内)即完成送料过程。

特点及优势

1、自动化程度高

系统自动化程度高，操作简单，运行状况动态显示、故障报警，反映灵敏，处理功能齐全，设有远操及手操功   能，操作管理灵活方便、可靠。

2、结构简单，运行可靠

低压节能型气力输送泵利用独特设计的喷射装置，将物料送入到输送管内，利用气力压差使物料沿管道送 到受料目的地。整体结构简单，运行极可靠。

3、磨损小，使用寿命长

由于采用连续输送，低压大风量，管内流速较低且恒定，因而磨损小，整个系统设备使用寿命长。

4、布置方便灵活

可以根据系统具体情况，布置成单泵单管或多泵共管、多泵共气源等型式。管道可以水平、垂直、斜上布置，   满足工程千变万化的布置要求。

5、全密封、无污染输送，满足自身环保及工程对所输物料的品质要求由于泵采用低正压、全密封输送，外 界物质不能进入管内，因此不会引起所需物料性质的任何改变。

6、输送稳定

由于采用连续输送利用低压力、大风量，不存在堵管现象。

7、对气源的品质要求不高

主要技术参数
